WQCB保温齿轮泵 2013-02-06
WQCB保温齿轮泵是由我们泊头市北弘泵业制造有限公司经过多年出沥青保温泵的经验总结研究而成的,此泵具有良好的自吸性能及耐高温性.
产品详情
产品介绍:

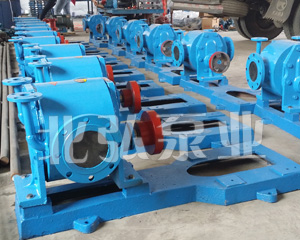

WQCB保温齿轮泵是由我们泊头市北弘泵业制造有限公司经过多年出沥青保温泵的经验总结研究而成的,适用于输送无腐蚀性、不含固体颗粒、在常温下有凝固性的介质,如输送重油、沥青、胶类、树脂、石蜡、松香及性质类似的液体,此泵具有良好的自吸性能及耐高温性。
本系列泵按工作温度分为三种材质:
一类泵体材质HT200,齿轮、轴、套等采用碳结钢制造,适用温度200°C以内;
二类泵体材质为碳结钢45#,齿轮、轴、套等采用合金结构钢制造,适用温度300°C以内;
三类泵体材质为合金结构钢,齿轮、轴、套等采用合金工具钢制造,适用温度400°C以内的无腐蚀性、不含固体颗粒的重油、沥青等各类在常温下有凝固的以及高寒地区室外安装的工艺过程中保温的场合。
WQCB保温齿轮泵结构形式:
WQCB保温齿轮泵的泵体设有空心夹层,并设有进出口法兰,可用于导热油、蒸气、热水等媒体对输送的液体和泵进行加热保温及降温。
1、保温齿轮泵与电动机采用弹性联轴器连接,安装在铸铁底盘上。
2、保温齿轮泵的进出油口和加热管进出油口,均采用标准法兰连接(GB/T9116-2000).
3、保温齿轮泵的轴端密封采用多级回流式耐高温填料密封,密封性能可靠。
4、保温齿轮泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均
采用Ⅱ类,即:铸造碳素结构制造。齿轮、轴承套、主被动轴等均采用碳素结构钢并经热处理具有较高的强度和耐磨性能。
注:
1、输送压力可按用户需求所定;
2、根据客户需求,可制作合金泵、防腐泵、防爆泵;
3、可按用户需求,进行设计、安装、试验等工艺。
泊头市北弘泵业制造有限公司坚持“以诚为本、信誉至上”的宗旨,竭诚为广大客户服务,以创圆弧齿轮泵,热油泵品牌为目标,用优秀的产品、可靠的质量和服务,诚挚欢迎各界朋友联系合作,我们将为您提供完善的流体解决方案!
主要性能参数:
保温齿轮泵型号 | 流量 | 工作压力Mpa | 吸入高度m | 进出口径mn | 配套电机 | ||
L/mn | M3/h | 功率kw | 型号 | ||||
WQCB2/0.6 | 33.3 | 2 | 0.6 | 3 | ∮25 | 1.5 | Y2-100L-6 |
WQCB3/0.6 | 50 | 3 | 0.6 | 3 | ∮25 | 2.2 | Y2-100L-4 |
WQCB4/0.6 | 66.6 | 4 | 0.6 | 3 | ∮40 | 2.2 | Y2-112M-6 |
WQCB6/0.6 | 100 | 6 | 0.6 | 3 | ∮40 | 4 | Y2-112M-4 |
WQCB8/0.6 | 133 | 8 | 0.6 | 3 | ∮50 | (4)5.5 | Y2-132M-6 |
WQCB12/0.6 | 200 | 12 | 0.6 | 3 | ∮50 | 7.5 | Y2-132M-4 |
WQCB18/0.6 | 300 | 18 | 0.6 | 3 | ∮80 | 7.5 | Y2-160M-6 |
WQCB29/0.6 | 483 | 29 | 0.6 | 3 | ∮80 | 11 | Y2-160M-4 |
WQCB38/0.6 | 633 | 38 | 0.6 | 3 | ∮101 | 15 | Y2-180L-6 |
WQCB58/0.6 | 960 | 58 | 0.6 | 3 | ∮100 | 22 | Y2-180M-4 |
